浴缸模具與普通復合材料工裝有何不同？

浴缸模具具有若干特點，使其設計與較小的復合材料工裝應用有所不同。浴缸通常具有相對較大的型腔、寬闊的曲面、深腔成型區域和可見的外觀表面。這些特點增加了模具剛性、加工精度、表面光潔度和熱一致性的重要性。

大型復合材料浴缸模具必須在承受反復成型循環的同時保持其幾何形狀。即使在整個大型型腔中相對較小的尺寸偏差，也可能在成品浴缸中變得明顯。

重要的工裝考慮因素包括：

• 大面積型腔精度
• 穩定的模具結構
• 一致的表面光潔度
• 可控的脫模斜度
• 可靠的脫模
• 有效的排氣
• 均勻的熱分布
• 長期的尺寸穩定性

目標不僅僅是制造一個能生產出一個合格零件的模具，而是打造能夠在整個重復生產周期中保持穩定質量的工裝。

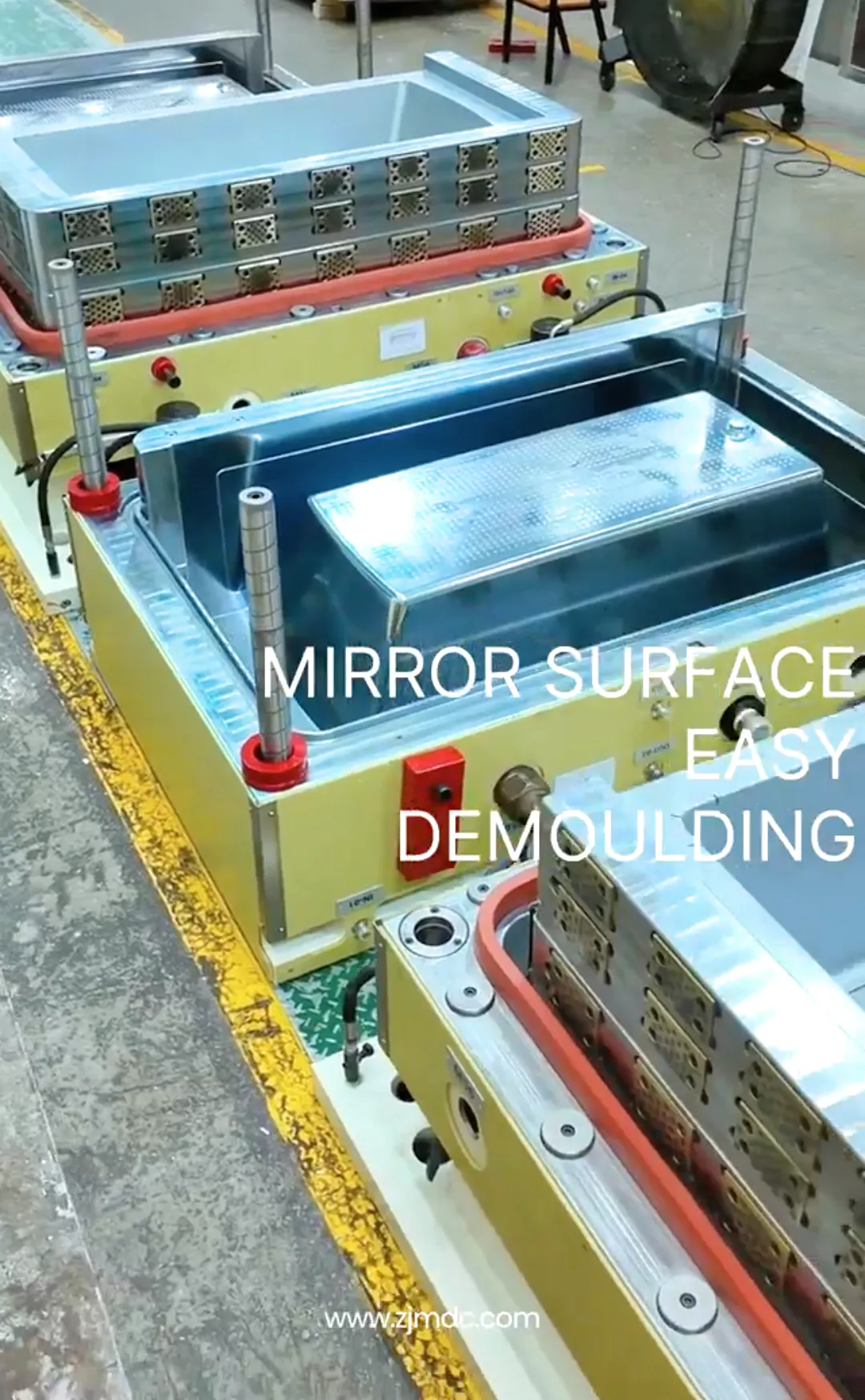

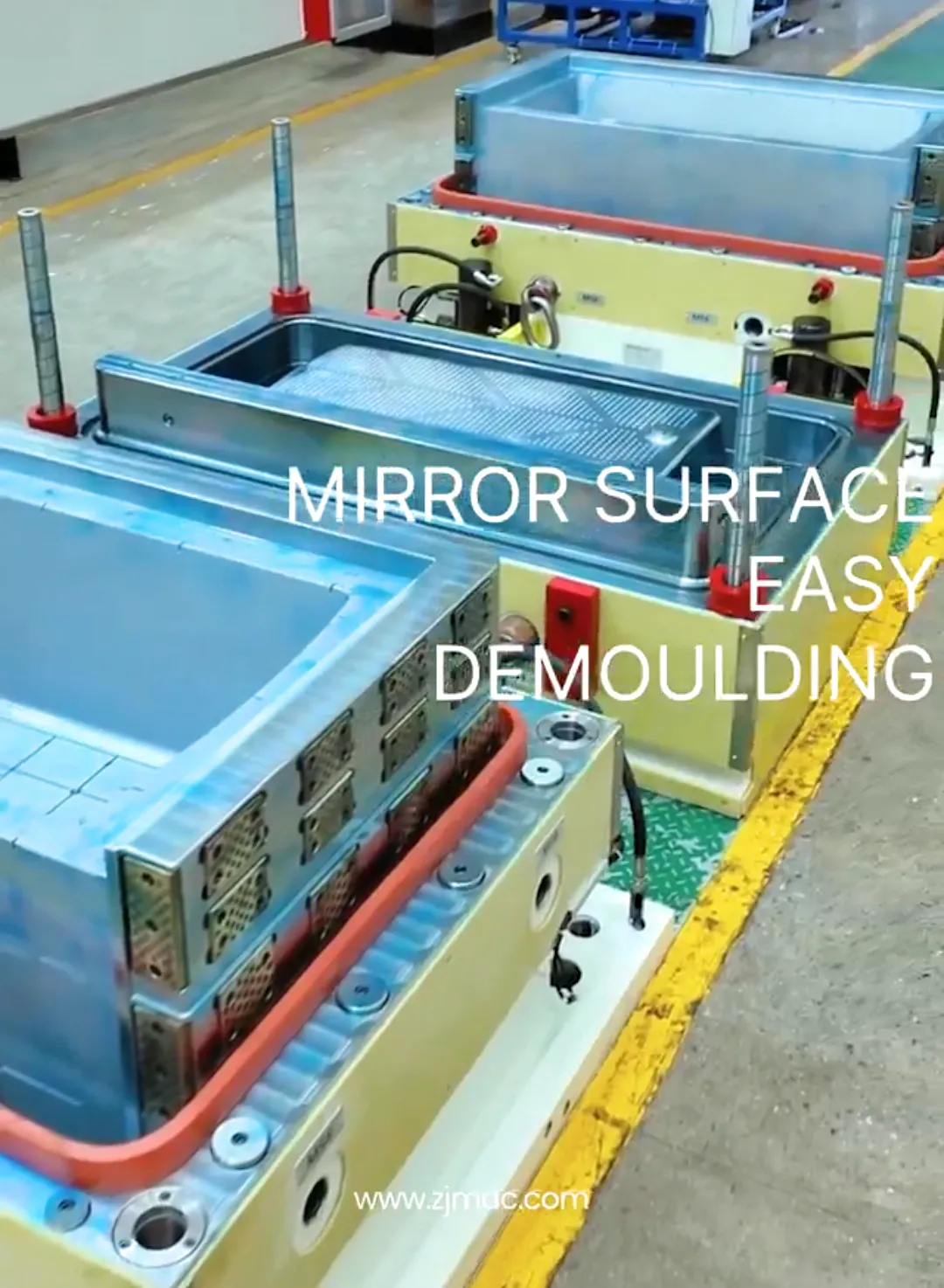

表面光潔度對復合材料浴缸模具至關重要

浴缸模具的型腔表面直接影響成品浴缸的外觀。與隱藏的結構部件不同，浴缸是高度可見的產品，表面質量是客戶對最終產品感知的重要組成部分。

經過適當精加工的型腔有助于再現光滑一致的表面，同時減少模塑浴缸上不必要的后處理工序。

拋光前的精密加工

表面質量始于精確的加工。CNC加工確定了基本的型腔幾何形狀，并決定了最終表面能夠達到的一致程度。

加工誤差、過度的刀具痕跡、局部臺階或不均勻的過渡會使后續拋光更加困難，并可能在成品上變得可見。

模具型腔的拋光

加工后，關鍵型腔表面可能需要根據所需的浴缸外觀進行研磨和拋光。最終的表面狀態應根據產品的外觀要求和制造工藝來選擇。

準備良好的模具表面可以提供多項生產優勢：

• 改善的浴缸表面外觀
• 更一致的光澤和紋理
• 減少材料粘附
• 更易脫模
• 降低二次精加工要求
• 更一致的生產結果

浴缸模具制造中的尺寸精度

尺寸精度對于大型浴缸模具尤為重要，因?yàn)槌善繁仨毐３诸A(yù)期的整體幾何形狀，同時還要與框架、支架、排水口、面板、密封件或安裝結構等相關部件配合。

精確制造的浴缸模具為成品復合材料部件提供了穩定的基準。因此，關鍵尺寸應在模具設計階段確定，并在整個加工和檢測過程中加以控制。

大型型腔幾何形狀

大型型腔表面需要仔細的加工和檢測，因?yàn)槲⑿〉钠羁赡茉诔尚蛥^(qū)域內累積。模具結構還必須提供足夠的剛性，以盡量減少制造和操作過程中的變形。

收縮補償

復合材料在固化和冷卻過程中可能發生尺寸變化。模具設計應考慮預期的材料行為，以使成品浴缸能達到所需的尺寸。

具體的補償策略取決于材料體系、成型工藝、產品幾何形狀和加工條件。

關鍵裝配尺寸

在浴缸與排水口、支撐結構、蓋板、面板或其他部件接合的位置，相應的模具特征需要特別關注。

保持這些關鍵尺寸有助于提高裝配一致性，并減少最終生產過程中的修正操作。

浴缸模具的脫模斜度和脫模設計

由于浴缸具有相對較深且彎曲的型腔，脫模必須在工裝設計過程之初就予以考慮。一個能生產出正確幾何形狀但無法可靠脫出零件的模具，不是一個高效的生產模具。

脫模斜度在分離過程中為模塑件和模具表面之間提供間隙。所需的斜度取決于浴缸幾何形狀、表面光潔度、材料特性和生產工藝。

脫模斜度不足可能會增加脫模力并產生以下風險：

• 表面劃傷
• 零件變形
• 邊緣損壞
• 局部特征周圍開裂
• 更長的生產周期
• 模具磨損增加

對于復雜的浴缸幾何形狀，工程師必須考慮深腔區域、急劇過渡、局部加強筋、安裝特征以及產品可能與型腔產生機械鎖定的區域。

大型浴缸工裝的模具剛性

浴缸的尺寸使得模具剛性成為一項重要的工程考量。大型工裝表面可能受到機械載荷、熱膨脹、搬運和重復生產周期的影響。

剛性良好的浴缸模壓模具有助于保持設計的型腔幾何形狀，并降低成型過程中變形的風險。

支撐結構應根據以下因素進行設計：

• 浴缸整體尺寸
• 型腔深度
• 成型壓力
• 模具重量
• 加熱要求
• 預期生產量
• 壓機或生產設備

當中批量或大批量生產重復使用工裝時，充足的結構支撐尤為重要。

大型復合材料浴缸模具的溫度控制

隨著浴缸模具尺寸的增大，溫度控制變得越來越重要。大型型腔需要穩定的熱環境，以便復合材料能夠在整個成型表面上均勻流動和固化。

不平衡的加熱系統可能在模具的不同區域之間產生溫度差異。這些差異會影響固化行為、材料流動、表面質量和尺寸穩定性。

因此，對于浴缸模壓模具，加熱系統應與模具結構和型腔幾何形狀一同考慮，而不是作為一個獨立部件來處理。

均勻的熱分布

大型平面或曲面區域可能需要精心布置加熱元件或加熱通道，以盡量減少型腔各處的溫度差異。目標是在整個生產周期中提供穩定且可重復的熱條件。

均勻的溫度分布有助于減少：

• 不均勻固化
• 尺寸變化
• 表面質量差異
• 殘余應力
• 局部翹曲
• 生產周期波動

重復生產中的熱穩定性

用于連續生產的浴缸模具會經歷反復的加熱和冷卻循環。因此，工裝結構和加熱系統應著眼于長期熱穩定性進行設計。

一致的熱性能有助于制造商維持更可預測的生產條件，并減少頻繁調整工藝的需求。

復合材料浴缸模具的排氣設計

在設計復合材料浴缸模具時，有效的排氣是另一個重要的考量因素。在成型過程中，隨著材料填充模具，型腔內的空氣和氣體需要排出。

如果空氣被困在難以填充的區域，成品浴缸可能會出現表面瑕疵、空洞、填充不完整或局部缺陷。

排氣位置應根據以下因素選擇：

• 型腔幾何形狀
• 材料流動方向
• 分型線配置
• 深腔或封閉區域
• 潛在的空氣滯留位置
• 預期的成型條件

目標是在控制材料通過排氣系統泄漏的同時，提供足夠的空氣釋放路徑。

對于大型浴缸部件，排氣應在模具設計階段進行評估，而不是僅在出現生產問題后才添加。

浴缸模壓成型中的飛邊控制

飛邊是模壓成型中常見的關注點，因?yàn)楫?dāng)型腔受壓時，多余的材料可能通過模具分型面逸出。

對于大型衛浴部件，過多的飛邊會增加修邊工作量，并可能影響成品浴缸的外觀或尺寸精度。

飛邊的形成受多種因素影響，包括：

• 分型線精度
• 模具閉合狀態
• 材料投料量
• 成型壓力
• 模具磨損
• 型腔設計
• 材料流動特性

因此，精密浴缸模具應包含精心設計的分型面和足夠的結構剛性，以在生產過程中保持穩定的模具閉合。

在工裝階段減少飛邊還可以減少后續的修邊工作，并提高整體制造效率。

浴缸成型常見問題及工程解決方案

大型復合材料浴缸部件可能根據材料、工裝、設備和加工條件的不同而出現不同類型的成型缺陷。了解缺陷與其潛在原因之間的關系，有助于工程師確定最合適的糾正措施。

重要的是要理解，并非每個成型缺陷都源于模具本身。材料特性、料重、放置位置、成型溫度、壓力、固化時間和壓機性能也會影響最終結果。

因此，完整的工程評估應將模具和成型工藝視為一個集成的生產系統。

浴缸工裝驗證的試模

試模提供了一個重要的機會來驗證新制造的浴缸模具是否能達到所需的生產性能。

試生產不僅僅是評估模具是否能生產出正確的基本形狀，它還允許工程師檢查工裝、材料、成型設備和工藝參數之間的相互作用。

檢查浴缸幾何形狀

可對試制件進行檢測，以驗證整體尺寸、關鍵接口、型腔特征、壁面幾何形狀以及其他客戶定義的要求。

評估表面質量

檢查模塑表面是否存在缺陷，如外觀不均勻、凹坑、針孔、富樹脂區、纖維外露或其他可能需要調整工裝或工藝的異常情況。

評估脫模

仔細觀察脫模過程，以確定浴缸是否能順利地從模具中分離，而無需過大的力或造成損壞。

檢查飛邊和分型線性能

試生產還提供了在實際生產條件下評估飛邊分布和模具分型面性能的機會。

試模過程中獲得的信息可用于在正式生產開始前優化工裝。

浴缸模具制造的質量檢測

質量控制是制造大型復合材料工裝的重要組成部分。由于浴缸模具包含大型曲面和復雜的幾何形狀，檢測應涵蓋尺寸精度和功能性工裝性能。

結構化的檢測流程有助于在工裝問題演變?yōu)榉磸?fù)出現的生產問題之前予以識別，并為模具的長期性能提供更高的信心。

從浴缸產品設計到可投產的工裝

成功的浴缸工裝始于加工開始之前。產品幾何形狀、材料選擇、成型工藝、生產量和可用設備都應在工程設計階段加以考慮。

在大成，開發過程可包括：

1. 產品圖紙和3D模型審查 – 分析浴缸幾何形狀、尺寸、公差和功能區域。
2. DFM分析 – 審查脫模斜度、分型線、壁面幾何形狀、脫模條件和潛在的材料流動問題。
3. 模具結構設計 – 開發型腔、型芯、支撐結構、加熱系統、排氣及其他所需工裝特征。
4. 精密CNC加工 – 根據批準的工程規范制造模具部件。
5. 研磨和拋光 – 根據所需的浴缸外觀精加工型腔表面。
6. 模具裝配 – 組裝模具部件并驗證配合與對位。
7. 尺寸檢測 – 檢查關鍵的模具尺寸和功能區域。
8. 試模 – 在實際生產條件下驗證模具。
9. 工裝優化 – 根據試制結果進行必要的調整。
10. 最終批準 – 在投產前完成最終檢測。

這一工程工作流程有助于將浴缸模具從加工工具轉變?yōu)榭赏懂a(chǎn)的工裝系統，能夠支持穩定的復合材料制造。

大成浴缸模具制造能力

在大成，我們?yōu)閺?fù)合材料和SMC衛浴應用制造定制化的浴缸模具。我們的工裝解決方案根據產品結構、材料體系、成型工藝、生產量和所需表面質量進行開發。

對于大型浴缸工裝，我們的工程方法側重于保持型腔精度和結構穩定性，同時提供實際生產所需的表面光潔度和脫模性能。

精密型腔制造

型腔幾何形狀采用精密加工工藝制造，以準確再現所需的浴缸形狀。特別關注大型曲面、過渡區域、邊緣和關鍵功能特征。

復合材料工裝經驗

大成在制造復合材料應用工裝方面擁有豐富的經驗，包括模壓模具和其他定制化復合材料模具解決方案。這些經驗使得工裝設計能夠考慮材料特性和實際成型條件，而不僅僅關注產品幾何形狀。

表面精加工

對于可見的浴缸表面，模具精加工是工裝工藝的重要組成部分。根據所需的產品外觀和生產要求進行研磨和拋光。

面向生產的工程

大成在開發模具時充分考慮生產條件。模具剛性、加熱、排氣、分型面、脫模斜度和脫模都在工裝開發過程中加以考慮，以支持可重復的制造。

試制和工裝優化

在需要時，可通過試模驗證產品尺寸、表面質量、飛邊、填充行為和脫模性能。結果為最終的工裝優化提供實用信息。

復合材料和SMC浴缸應用

不同的浴缸制造商可能使用不同的復合材料體系和生產工藝。因此，工裝設計應根據具體的材料和制造方法進行開發，而不是假設每個浴缸模具都可以使用相同的配置。

SMC浴缸

SMC浴缸模具專為模壓成型應用而設計，材料在受控的熱和壓力下成型并固化。工裝必須適應材料流動、固化行為、飛邊控制和可靠的脫模。

FRP和復合材料浴缸

FRP和其他復合材料浴缸的制造工藝可能根據成型和固化方法的不同而需要不同的工裝配置。表面質量、脫模性能、尺寸穩定性和模具耐久性仍然是重要的考量因素。

定制化衛浴產品

除了標準浴缸設計之外，還可以為具有特殊尺寸、輪廓、安裝區域或表面要求的定制化衛浴產品開發復合材料工裝。

模具結構應適應實際產品，而不是依賴于標準化的工裝設計。

您應為一個浴缸模具項目提供哪些信息？

提供完整的技術信息可以使工裝工程師更準確地評估項目，并開發出與預期生產工藝相匹配的模具。

對于一個浴缸模具項目，客戶理想情況下應提供：

• 3D產品模型或2D工程圖紙
• 浴缸整體尺寸
• 材料規格
• 成型或成型工藝
• 預期生產量
• 所需表面光潔度
• 關鍵尺寸公差
• 可用成型設備
• 脫模要求
• 特殊嵌件或功能特征
• 檢測和驗收要求

如果生產工藝或材料規格仍在開發中，可根據現有產品信息和預期的制造條件來評估工裝設計。

如何選擇浴缸模具制造商

在選擇浴缸模具制造商時，買方應評估的不僅僅是加工能力。大型復合材料工裝需要了解產品幾何形狀、材料特性、模具結構、表面精加工和生產條件。

需要考慮的重要因素包括：

• 大型復合材料模具的經驗
• SMC和模壓成型知識
• 精密CNC加工能力
• 大型型腔表面精加工能力
• 模具結構設計經驗
• 加熱和熱管理知識
• 排氣和飛邊控制設計
• 試模能力
• 尺寸檢測和質量控制
• 技術溝通和項目支持

一個可靠的工裝合作伙伴應能解釋每個模具設計決策是如何支持客戶實際生產需求的，而不僅僅是根據圖紙?zhí)峁┮粋€(gè)模具。

關于浴缸模具的常見問題

什么是浴缸模具？

浴缸模具是一種用于將SMC、FRP或其他復合材料成型為浴缸部件的工裝系統。模具定義了產品幾何形狀，并對尺寸精度、表面光潔度和脫模性能有重大影響。

什么是SMC浴缸模具？

SMC浴缸模具是一種專門設計用于將SMC材料成型為浴缸或相關衛浴部件的模壓模具。其設計必須考慮材料流動、固化、溫度控制、飛邊、表面光潔度和脫模。

為什么表面光潔度對浴缸模具很重要？

模具型腔將其表面特性傳遞到成品浴缸上。經過適當加工和拋光的型腔有助于實現一致的外觀，并減少與表面相關的精加工工作。

為什么脫模斜度在浴缸模具設計中很重要？

脫模斜度在脫模過程中為模具和模塑浴缸之間提供間隙。適當?shù)男倍仍O(shè)計有助于降低脫模阻力，并減少成品部件被劃傷、變形或損壞的風險。

模具剛性如何影響浴缸生產？

模具剛性有助于在機械和熱載荷下保持型腔幾何形狀。穩定的工裝支持尺寸一致性，并降低在重復生產周期中變形的風險。

如何在浴缸模壓成型中減少飛邊？

飛邊可能受分型線精度、模具磨損、材料投料量、成型壓力和型腔設計的影響。精確的分型面結合適當?shù)牟牧虾凸に嚳刂朴兄跍p少過多的飛邊。

浴缸模具可以使用哪些材料？

合適的材料取決于浴缸的制造工藝。復合材料浴缸應用可能使用SMC、FRP或其他復合材料體系，模具應根據具體材料和固化或成型條件進行設計。

大成能否制造定制化的浴缸模具？

可以。大成根據產品幾何形狀、材料、成型工藝、生產量、表面要求、設備條件和客戶規格制造定制化的浴缸模具。

大成是否制造SMC模壓模具？

是的。大成為SMC應用制造定制化的模壓模具，包括衛浴產品和其他需要精確型腔幾何形狀和可重復生產性能的復合材料部件。

浴缸模具能否用于大批量生產？

可以。一個經過適當工程設計的浴缸模具可以設計用于重復生產循環。在確定合適的工裝配置時，應考慮模具材料、模具剛性、熱管理、表面精加工、維護和生產條件。

結論：實現一致浴缸生產的精密工裝

一個成功的浴缸模具不僅僅是再現衛浴產品的基本形狀。對于大型復合材料部件而言，型腔精度、表面光潔度、模具剛性、脫模斜度、排氣、熱穩定性和脫模性能都對最終的生產結果有所貢獻。

成型表面越大，將這些因素作為一個集成工裝系統加以控制就變得越重要。精確的加工確立了幾何形狀，表面精加工決定了可見型腔的質量，熱管理支持一致的加工過程，而適當?shù)男倍群兔撃ＴO(shè)計有助于保護成品浴缸。

在大成，我們?yōu)樾l(wèi)浴應用制造浴缸模具、SMC浴缸模具、模壓模具和定制化復合材料工裝。從產品和DFM審查到CNC加工、拋光、裝配、檢測和試模，我們的工裝開發流程專注于實際生產需求和可重復的結果。

無論您是在開發標準復合材料浴缸、SMC衛浴產品還是定制化的大型復合材料部件，大成都可以根據您的產品幾何形狀、材料體系、生產工藝和質量要求開發模具解決方案。
